山東美安礦山設備供應電機軸承溫度振動監測裝置、水泵電機振動溫度監測裝置、煤礦大型機電設備電動機及主要軸承溫度振動監測裝置、煤礦皮帶機空壓機提升機風機電動機主軸承溫度振動監測裝置。
煤礦電動機及主要軸承溫度振動監測裝置研發背景：
煤礦機械設備是煤礦開采的基礎，也是煤礦開采過程中的關鍵。**工程技術故障診斷技術在煤礦機械設備中的應用現狀來看，工程技術故障診斷技術在煤礦機械設備中應用十分廣泛，不僅能夠降低故障發生率，而且還可以保障相關企業單位的生產效益。但是由于相關技術應用時間較短，目前仍然存在一些不足之處，機械設備出現故障會造成停產的后果，不利于煤礦企業的生產與發展。因此要對機械設備故障診斷技術的研究與分析，保障煤礦機械設備正常運行。電動機及主要軸承溫度振動作為機電設備工作狀態的重要指標之一，通過建立溫度振動監測系統，利用傳感器監測機電設備工作過程中的溫度振動狀態，可預知機電設備工作是否正常。
煤礦電機軸承溫度振動在線監測裝置簡介

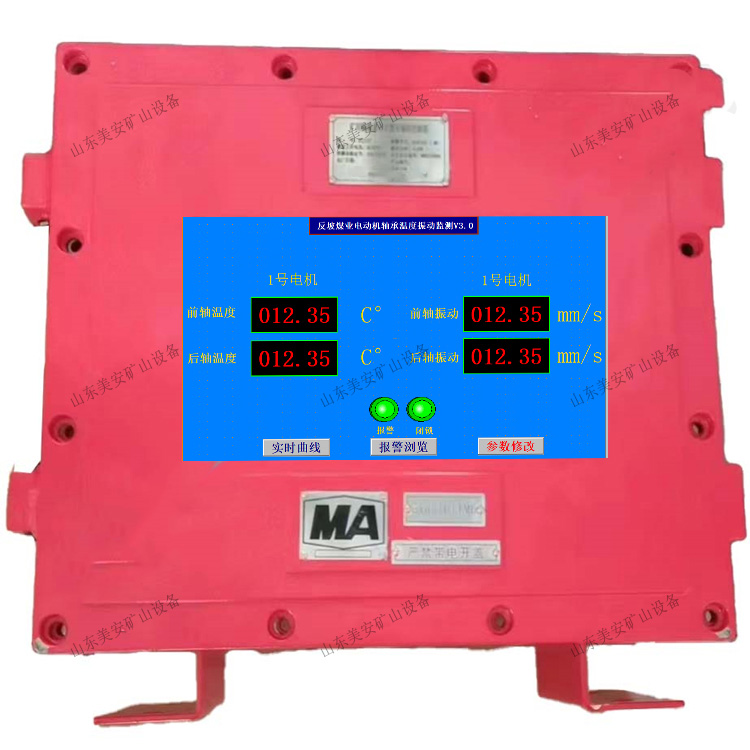

煤礦溫度振動監測系統用于對煤礦井下機電設備的電動機（滾筒）主要軸承的振動、溫度進行在線監測；裝置監測主機采用三菱PLC，10寸觸摸彩色顯示屏，具有多路振動、溫度在線監測顯示、以太網通訊，聲光報jing提示檢修等功能。
1.水泵房水泵、帶式輸送機、提升機和空壓機等機電設備的電動機主軸承溫度振動在線監測；
2.井下大型機電設備電動機及主要軸承溫度振動在線監測；
3.監測電機前軸承溫度、后軸承溫度、電機振動等運行數據：
4.電機軸承溫度在線監測、電機振動在線監測
5.收集電機前后軸承溫度及電機振動量的數值，對收到的信息分析處理；
6.裝置主機可擴展網絡接口，預留RS485或TCP接口，可遠程傳輸至井上調度室大屏，可與智能礦山網絡相連融入智慧煤礦平臺；
礦井電動機及主要軸承溫度振動監測裝置原理
1、電機軸承溫度在線監測診斷：在具體實踐中，采用礦用本安型溫度傳感器對高速運轉的電動機軸承等關鍵部位進行在線監測。比如，在易出問題的軸承上加裝一個礦用本安型溫度傳感器，一旦軸承的溫度過高，**會發出警報，工作人員**能馬上找出溫度過高的軸承，對其進行冷卻，從而讓設備的正常運轉。采用在線監測與診斷方法，能直觀、及時地了解設備的工作狀況，對出現的故障點進行及時的處理，使機電設備盡早恢復使用。
2、電機軸承振動監測診斷：煤礦機電設備在使用過程中，無論是轉子的故障，還是其它部件的故障，亦或是聯接系統的故障，都會使設備的振動頻率與正常情況有所不同。所以，要對煤礦機械設備工作時的振動頻率進行在線監測，如果其振動頻率與正常情況下的振動頻率不符，**可以判斷出該設備發生了故障，利用該故障診斷技術能夠更為直觀地發現設備的故障根源，從而能夠?qū)ζ溥M(jìn)行及時的診斷和維修。
3、可同時提供速度和加速度的時域特征值、位移的時域特征值、頻譜分析數據和故障診斷結果。
